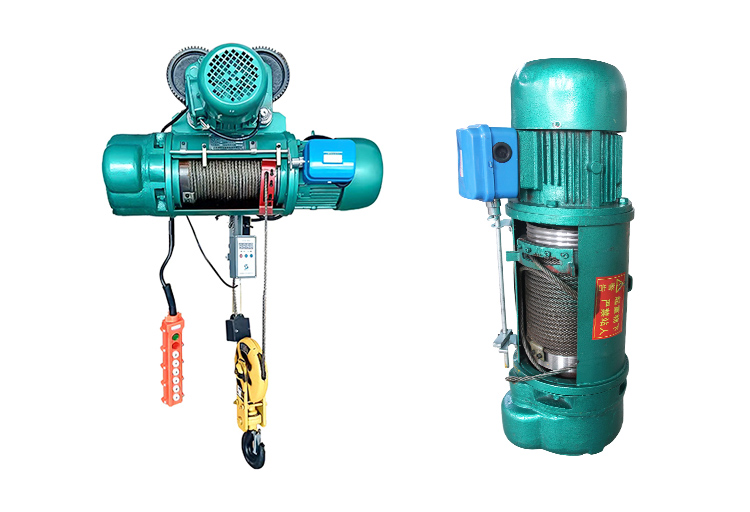

รอกไฟฟ้า CD1

รอกไฟฟ้า CD1 เป็นรอกไฟฟ้าแบบเชือกลวดมาตรฐาน ซึ่งขับเคลื่อนโดยมอเตอร์เบรกโรเตอร์ทรงกรวยสามเฟสเป็นหลัก รอกจะส่งกำลังผ่านดรัมและเชือกลวดผ่านตัวลดเกียร์ ทำให้สามารถยกของหนักในแนวตั้งได้ หรือสามารถติดตั้งรถเข็นสำหรับการเคลื่อนที่ในแนวนอนไปตามราง I-beam ทำให้เป็นอุปกรณ์ยกน้ำหนักเบาความเร็วเดียว รอกนี้มีโครงสร้างกะทัดรัด ระบบล็อคปิดเครื่องอัตโนมัติเพื่อการทำงานที่ปลอดภัย และมีจำหน่ายในขนาดความจุ 1T, 2T, 3T, 5T, 10T และ 20T ความสูงในการยกมีให้เลือกตั้งแต่ 3 ม., 6 ม., 9 ม., 12 ม., 18 ม. และอื่นๆ

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติหลักของรอกไฟฟ้า CD1 คือโครงสร้างที่เหมาะสม ขนาดเล็ก น้ำหนักเบา และใช้งานง่าย สามารถติดตั้งในตำแหน่งคงที่หรือติดตั้งบนรถเข็นเพื่อใช้กับโครงสร้างคานเดี่ยว สะพาน โครงสำหรับตั้งสิ่งของ หรือโครงสร้างไอบีม ความเร็วในการยกมาตรฐานของรอกนี้คือ 8 ม./นาที แต่ก็สามารถปรับแต่งได้เช่นกัน มักใช้ที่แรงดันไฟฟ้า 380V 50HZ หรือ 220V 60 HZ เป็นคลาสทำงานของ M3 และโดยทั่วไปจะใช้ในสภาพแวดล้อมตั้งแต่ -20°C ถึง +40°C โดยมีความชื้น ≤85% และระดับความสูง ≤1000m สำหรับการใช้งานในสภาพแวดล้อมที่ติดไฟ ระเบิดได้ หรือมีฤทธิ์กัดกร่อน จำเป็นต้องมีเวอร์ชันป้องกันการระเบิดที่สั่งทำพิเศษ

ข้อดี

1. รอกไฟฟ้า CD1 ทำงานในโหมดความเร็วเดียว โครงสร้างเรียบง่าย ทำงานผิดปกติเล็กน้อย บำรุงรักษาง่าย เหมาะสำหรับการยกตามปกติ

2. น้ำหนักและความสูงในการยกที่เลือกได้ ปรับแต่งได้ การทำงานที่ราบรื่น ทนต่อแรงกระแทก และอายุการใช้งานยาวนาน

3. ปิดเครื่องล็อคตัวเองเพื่อความปลอดภัยและความน่าเชื่อถือที่เพิ่มขึ้น

4. ความสามารถรอบด้านสูง: สามารถใช้เพื่อวัตถุประสงค์ส่วนตัวหรือใช้กับไอบีมสำหรับรถเข็นได้ ซึ่งให้การติดตั้งที่ยืดหยุ่น

5. การบำรุงรักษาง่าย: ส่วนประกอบทั้งหมดสามารถใช้แทนกันได้และเปลี่ยนได้ง่าย

CD1 electric hoist

พารามิเตอร์ผลิตภัณฑ์

แบบอย่าง	ความจุสูงสุด (T)	ความสูงในการยกมาตรฐาน (ม.)	ความเร็วในการยก (ม./นาที)	ข้อกำหนดลวดสลิง
ซีดี1-0.5	0.5	6	8	6x19-3.6
ซีดี1-1	1	6	8	6x37-4.8
ซีดี1-2	2	6	8	6x37-7.4
ซีดี1-3	3	6	8	6x37-11
ซีดี1-5	5	9	8	6x37-13
ซีดี1-10	10	9	7	6x37-15
ซีดี1-16/20	16/20	12/18	7	ปรับแต่ง

คำแนะนำในการติดตั้งและการใช้งาน

1. การตรวจสอบอย่างรอบคอบก่อนการติดตั้ง:

รอกไฟฟ้า CD1 และอุปกรณ์เสริมควรครบถ้วนและอยู่ในสภาพดี I-beam ควรได้ระดับ

ระยะห่างระหว่างหน้าแปลนล้อและรางควรอยู่ที่ 3-5 มม.

แหล่งจ่ายไฟควรเป็นแบบสามเฟส 380V

2. ขั้นตอนการติดตั้ง (ยกตัวอย่างรอกแบบรถเข็น): ถอดล้อเคลื่อนที่ตัวหนึ่งออก วางรอกในตำแหน่งที่เหมาะสมบนราง และขันน็อตล้อให้แน่นอีกครั้ง ปรับช่องว่างหน้าแปลนล้อเป็น 3-5 มม. ตรวจสอบให้แน่ใจว่าระยะห่างขีดจำกัดบนอยู่ห่างจากขดลวด ≥50 มม. และปล่อยให้เชือกนิรภัยเหลือ ≥2 รอบที่ขีดจำกัดล่าง หลังการติดตั้ง ให้ทำการทดสอบแบบไม่โหลด 2-3 ครั้ง

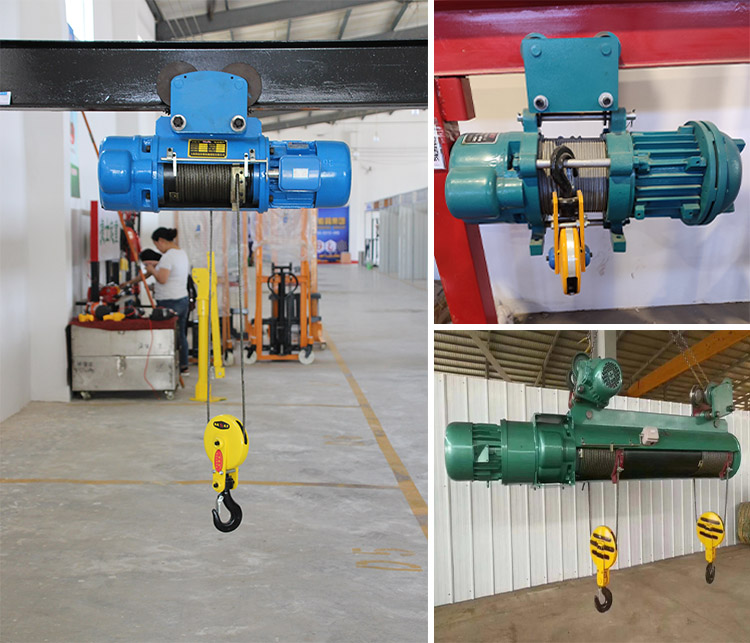

CD1 electric hoist
